Входные устройства приемников


Входными называют устройства, связывающие вход приемника с его первым каскадом. К, ним относят контуры настройки (колеба­тельные контуры), настраиваемые на частоту принимаемого сигнала и выполняющие функции избирательного элемента приемника, а так­же элементы связи этих контуров как с антенной, так и с первым каскадом приемника.

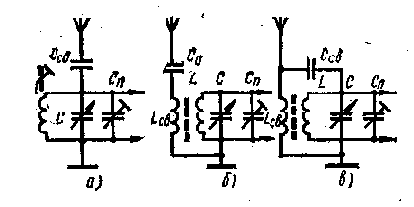

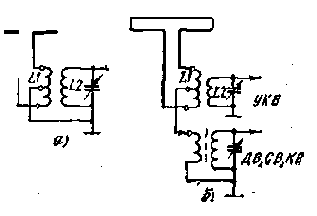

Рис. 112. Схемы связи одноконтурной входной цепи с антенной,-а — емкостная, б — индуктивная, в — индуктивно-емкостная

Контуры настройки. Колебательные контуры входных устройств выделяют напряжение принимаемого сигнала и подают его на уп­равляющий элемент транзистора или лампы первого каскада при­емника. Различают одноконтурные (рис. 112, а, 6, в) и многоконтур­ные входные цепи. В многоконтурных цепях связь между контура­ми может быть емкостной (рис. ИЗ, а), индуктивной или индуктив­но-емкостной (рис. 113,6).

Контур настройки определяет диапазон приемника. Коэффици­ент перекрытия диапазона контуром Kп=fмаксfмин, где fмакс и fмин — соответственно максимальная и минимальная частоты диапазона. МГц.

Входные устройства повышают избирательность и ослабляют специфические для супергетеродинного приема помехи по зеркаль­ному каналу. Для лучшего ослабления помех настроечные контуры должны обладать высокой добротностью. Добротность входных кон­туров супергетеродинных приемников для СВ и ДВ при различных значениях верхней граничной частоты f„ полосы пропускания звуко­вых частот приведена в табл. 135.

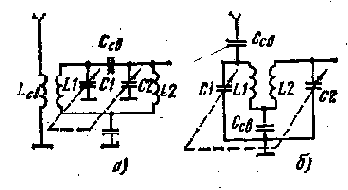

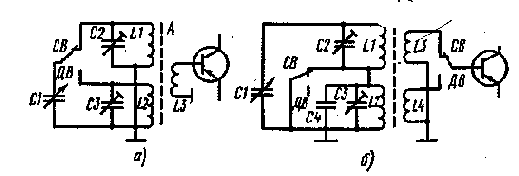

Рис. 113. Схемы связи контуров в многоконтур­ных цепях:

а — емкостная, б — индук­тивно-емкостная

Коротковолновый диапазон при обычном значении коэффициен­та перекрытия охватывает много участков, отведенных для работы радиовещательных станций, что затрудняет настройку. Для удобства настройки применяют растянутые КВ-поддиапазоны, уменьшая ис­кусственно-их коэффициент перекрытия. Растяжка достигается путем уменьшения перекрытия по емкости конденсаторов настройки. При этом шкала поддиапазона растягивается в 20 — 25 раз и охватывает 400 — 600 кГц вместо обычных 9 — 10 МГц.
