Усилители постоянного тока


Общие сведения. Усилители постоянного тока УПТ могут уси­ливать электрические колебания со спектром частот от 0 до fв, оп­ределяемой назначением и условиями работы. По принципу дейст­вия различают усилители прямого усиления и. с преобразованием. В усилителях постоянного тока с преобразованием усиливаемый постоянный ток преобразуется в переменный и усиливается с по­следующим выпрямлением (усиление с модуляцией и демодуляцией сигнала — МДМ).

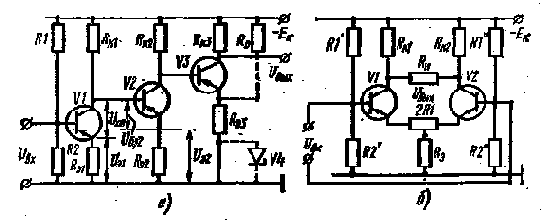

Особенность схем УПТ прямого усиления, наличие гальвани­ческой (непосредс№енной) связи между выходным электродом уси­лительного элемента (коллектором, анодом) одного каскада и входным электродом усилительного элемента (базой, сеткой) сле­дующего каскада. При этом цепь связи между каскадами не содер­жит реактивных элементов (конденсаторов, трансформаторов), поэтому возможно прохождение сигналов любой частоты (вплоть до нулевой).

Гальваническая связь, хорошо передавая перепады потенциа­лов и медленные изменения токов между каскадами, затрудняет установку режима работы усилительного элемента, вызывает не­стабильность работы самого усилителя. При изменениях напряже­ния источников питания и режимов работы усилительных элемен­тов или их параметров возникают медленные изменения токов, которые через цепи гальванической связи передаются на вход усили­теля и приводят к изменениям выходного сигнала. Эти изменения выходного сигнала неотличимы от изменений, вызванных воздей­ствием полезного сигнала на входе усилителя.

Дрейф нуля и способы его снижения. Изменения выходного напряжения, обусловленные внутренними процессами в усилителе (нестабильностью напряжения источников питания, или параметров активных и пассивных элементов схемы, изменениями температу­ры окружающей среды и т. д.) и не связанные со входным напря­жением, называют дрейфом нуля усилителя. Абсолютный дрейф нуля характеризуется максимальным изменением выходного напря­жения при отсутствии сигнала на входе (при замкнутом входе) усилителя за определенный промежуток времени.
