Усилители напряжения модулирующей частоты


Обычно УНМЧ приемников состоят из каскадов предваритель­ного усиления напряжения, поступающего с детектора, и оконечного (мощного) каскада, отдающего мощность переменного тока приня­того сигнала головке громкоговорителя. Уровень сигнала, получае­мого с детектора, недостаточен для работы оконечного каскада, по­этому УНМЧ содержит каскады предварительного усиления.

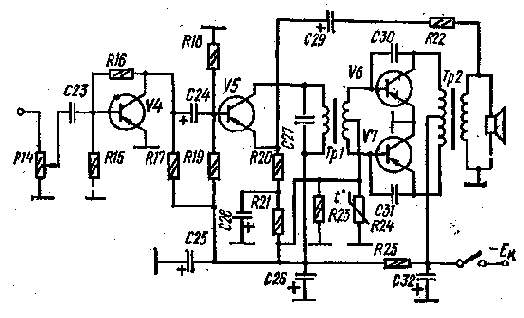

Рис. 132. Схема трехкаскадного УНМЧ приёмника

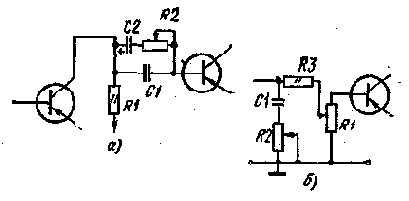

Каскады предварительного усиления чаще всего выполняют по схемам, с емкостной, т. е. RС-связью. Оконечные УНМЧ выполняют одно- или двухтактными. Однотактные каскады применяют в тран­зисторных схемах с выходной мощностью до 20 — 30 мВт и в лампо­вых с питанием от электросети при номинальной выходной мощности до 2 — 3 Вт. Для получения большей выходной мощности, чем мо­жет отдать однотактный каскад, используют двухтактные оконечные каскады (см. § 45).

Типовая схема УНМЧ (рис. 132) транзисторного портативного радиовещательного приемника содержит предварительный (на тран­зисторе V4) и предоконечный (на транзисторе V5) однотактные кас­кады усиления напряжения звуковой модулирующей частоты в око­нечный (на транзисторах V6 и V7) двухтактный усилитель мощ­ности.

Напряжение смещения на базу V4 подается с делителя R16, R15, а на базу V5 — с делителя R19, R18. Смещение на базы V6 и V7 выходного каскада создается током транзистора V5 предоконеч-ного каскада. Для этой цели в цепь эмиттера V5 последовательно с его термостабилизирующими резисторами R20, R21 включены соеди­ненные параллельно резистор R23 и терморезистор R24. Ток тран­зистора V5 создает на них падение напряжения около 0,1 В, кото­рое подается на базы V6 и V7,

Терморезистор R24 является элементом температурной стабили­зации режима выходного каскада. Колебания температуры окружа­ющей среды сопровождаются изменениями сопротивления терморе­зистора, обладающего отрицательным температурным коэффициентом. При этом обеспечивается постоянство начального напряжения сме­щения на базах V6 и V7.
