Структурные схемы приемников


По принципу усиления принимаемого сигнала различают радио-, вещательные приемники прямого усиления, в которых сигнал уси­ливается непосредственно, и супергетеродинные, в которых усиление сигнала осуществляется на промежуточной частоте, получаемой в результате преобразования частоты принимаемого сигнала. Выбор схемы приемника зависит от его назначения и предъявляемых к нему, требований. Схемы прямого усиления применяют в основном для малогабаритных транзисторных приемников (микроприемников), рассчитанных на прием мощных или близлежащих радиостанций. В других случаях применяют преимущественно приемники, собран­ные по супергетеродинной схеме. Качественные показатели радиове­щательных приемников приведены в табл. 134.

Таблица 134



Параметры радиоприемников

Классы

высший

I

II

III

IV

Диапазоны принимаемых час­тот:

ДВ, кГц

150 — 408

СВ, кГц

525 — 1605

KB, МГц

3,95 — 12,1

УКВ, МГц

65,8 — 73

Промежуточная частота:

ДВ, СВ и KB, кГц



465

УКВ, МГц

8,4 6,5

6,5

Чувствительность с внешней ан­тенной, мкВ:

ДВиСВ

50

150

200

300

КВ

50

200

УКВ

4

10 20

30

Чувствительность с внутренней магнитной ан­тенной, мВ/м:

ДВ

1

2

2,5

3

СВ 258

0,7

1

1,5

2

Избирательность

ДВ и СВ, дБ

60

46

34

26

16 — 20

Крутизна ската резонансной характеристики на УКВ, дБ/кГц

0,25

0,2

0,17

0,15

 —

Ослабление зер­кального кана­ла, дБ:



ДВ

60

46

40

20 — 26

16 — 20

СВ

50

26

20

20

КВ

26

14

12

 —

УКВ

30

24

20

 —

Действие автоматической ре­гулировки уси­ления на ДВ-, СВ- и КВ-диа-пазонах, дБ:



изменение на­пряжения на входе

60

40

26

25

26

соответству­ющее измене­ние на выходе

8

12

10

12

12

Ручная регули­ровка громко­сти, дБ

60

50

30 — 40

Уровень фона, дБ:



с антенного входа

— 54

— 44

— 40

— 30

—30

с входа уси­лителя низ­кой частоты

— 60

— 50

— 46

— 36

Частотная харак­теристика при­емников на ДВ, СВ и KB, Гц:

непереносные мебельные

непереносные

настольные переносные

40 — 6000

60 — 6000

60 — 4000

80 — 4000

150 — 4000

80 — 4000

100 — 4000

200 — 4000

150 — 3500 300 — 3500

200 — 3000 450 — 3000

Частотная харак­теристика при­емников на УКВ, Гц:





непереносные мебельные непереносные настольные переносные

40 — 15000

60 — 15000

60 — 12000 80 — 12000 150 — 12000

80 — 10000 100 — 10000

200 — 10000

120 — 7000 300 — 7000

200 — 6000

Потребление элек­троэнергии при­емниками, Вт:





непереносные

батарейные

переносные батарейные

4

3,5

2

1,2

0,5

0,5

0,3

0,3

Напряжения пи­тания от сети, В:

номинальные

127и220

предельные

114 — 140 и 198 — 242

Напряжения пи-тания от бата­реи, В:



номинальные

120 или 9

9

9 или 4, 5

предельные

7,2или5,6

5,6

5,6 или 2,8

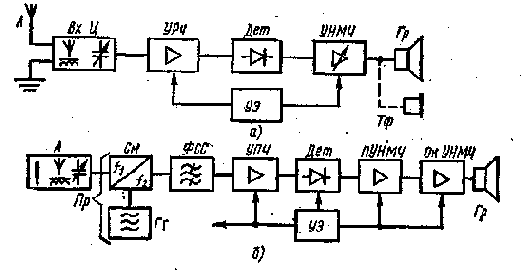

Рис. 110. Структурные схемы приемников: а — прямого усиления, б — супергетеродинная

Приемники прямого усиления (рис. 110, а) содер­жат: входные устройства, выделяющие сигнал, принятый антенной А; один или два каскада усиления высокой радиочастоты УРЧ; де-текторный каскад Дет; двух- и трехкаскадный усилитель напряже­ния модулирующей частоты УНМЧ, нагруженный на громкогово­ритель Гр или телефон Тф, и устройства электропитания УЭ.

В таких приемниках иногда применяют рефлексные схемы, в которых один и тот же каскад используется для усиления принятых модулированных ВЧ- и НЧ-колебаний, получаемых в результате детектирования. Приемники прямого усиления обычно работают %. одном (СВ или ДВ) диапазоне. Прием сигнала в них осуществля­ется на встроенную в приемник малогабаритную магнитную антенну ДМ. Для повышения чувствительности и избирательности детектор­ный каскад приемника может .быть выполнен по регенеративной схе­ме (с положительной обратной связью).

Микроприемники прямого усиления, содержащие 2-3 каскада УРЧ и такое же количество каскадов УНМЧ (без положительной обратной связи ВЧ), обладают чувствительностью 30 — 60 мВ/м. Эти приемники имеют лишь по одному резонансному контуру (контур магнитной антенны), поэтому их избирательность невысока (ослаб­ление сигнала при расстройке контура на 30 кГц может достичь лишь 10 дБ).

Полоса воспроизводимых частот при приеме на ушной телефон порядка 300 — 3000 Гц, а выходная мощность — 0,1 — 0,3 мВт. Элек­тропитание может осуществляться от гальванических элементов или двух-трех последовательно соединенных аккумуляторных или оксидно-ртутных элементов.

В супергетеродинных приемниках усиление сигна­лов осуществляется не на принятой, а на промежуточной частоте, получаемой в результате преобразования несущей частоты сигнала, поэтому в схеме снижаются нежелательные обратные связи и повы­шается устойчивость. В результате увеличения числа каскадов уси­ления промежуточной частоты УПЧ повышается избирательность.


Супергетеродинные приемники могут быть собраны по упрощенной (без каскада УРЧ) или более сложной (с УРЧ и рядом других эле­ментов) схеме. По сложной схеме выполняют большинство совре­менных радиовещательных приемников.

Типовая упрощенная схема портативного (переносного) транзис­торного супергетеродинного приемника для СВ- и ДВ-диапазонов (рис. 110,6) содержит: преобразователь частоты Пр (смеситель См с гетеродином Гт, выполненные на одном транзисторе); фильтр со­средоточенной селекции ФСС; 2 — 3 каскада УПЧ; детектор Дет; 2 — 3 каскада УНМЧ (два каскада предварительного усиления НМЧ ПУНМЧ и оконечный обычно двухтактный каскад ОкУНМЧ); гром­коговоритель Гр; устройства электропитания УЭ.

В большинстве транзисторных приемников с широкополосными УПЧ (обычно при fпp=465 кГц ширина полосы пропускания Дf= 50-т-100 кГц) требуемая избирательность обеспечивается фильт­ром ФСС, включаемым между преобразователем и УПЧ или между отдельными каскадами УПЧ. Фильтр выполнен на пьезокерамичес-ких элементах в виде двух-четырех связанных между собой ре­зонансных контуров, настроенных на несущую промежуточную час­тоту. Применение сосредоточенной селекции ослабляет, влияние из­менений температуры и напряжения источника, а также разброса параметров на избирательность, ширину и равномерность полосы пропускания приемника. Чувствительность таких приемников 1,5 — 3 мВ/м при уровне сигнала на 20 дБ выше уровня шумов.

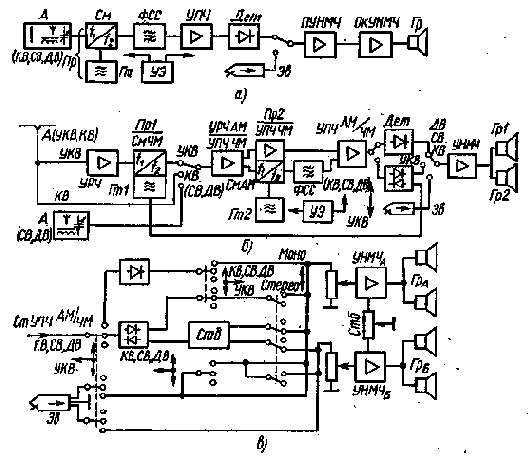

Рис. 111. Схемы супергетеродинных приемников: я — для KB, СВ и ДВ, б — для УКВ, KB, СВ. ДВ, в — стереофонического

Типовая схема переносного транзисторного супергетеродинного приемника с КВ-диапазоном показана на рис. 111, а. Особенностью этой схемы является, исполнение преобразователя частоты Пр на двух транзисторах (на одном собран гетеродин Гт, а на другом — смеситель См), чем достигается устойчивая работа преобразователя на всех рабочих (ДВ, СВ, KB) диапазонах. На КВ-диапазоне прием сигнала возможен на штыревую телескопическую антенну или магнитную с сердечником из феррита, при приеме КВ-передач на штыревую антенну чувствительность приемника 20 — 30 мкВ.



Для приема частотно-модулированных сигналов в.УКВ-диапа-зоне приемники содержат входной УКВ-блок (рис. 111,6), состоя­ щий из резонансного широкополосного каскада УРЧ ЧМ и первого преобразователя Пр1 (включающего смеситель СмЧМ и первый ге­теродин Гт1). Прием сигнала на УКВ ведется на наружную диполь-ную антенну А или петлевой диполь, встроенный в футляр радио­приемника. Этот же внутренний диполь можно использовать как несимметричную антенну для приема в КВ-диапазоне. На выходе УКВ-блока выделяют ЧМ колебания промежуточной частоты со средней частотой 6,5 или 8,4 МГц.

Амплитудно-модулированные, колебания ДВ, СВ и КВ-диапазо-нов поступают в приемнике на второй преобразователь Пр2, со­стоящий из смесителя СмАМ и второго гетеродина Гт2. На выходе преобразователя Пр2 выделяют AM колебания ПЧ обычно со средней частотой 465 кГц. При переключении приемника на прием сигна­лов в УКВ-диапазоне преобразовательный каскад Пр2 используют в качестве УПЧ ЧМ колебаний, поступающих из УКВ-тракта.

Дальнейший усилительный тракт приемника (тракт УПЧ) яв­ляется общим для AM и ЧМ колебаний ПЧ. Тракт от УПЧ до входа УНМЧ сделан комбинированным. В нем осуществляется детектиро­вание колебаний ПЧ как с амплитудной модуляцией (детектором Дет. AM), так и частотной (детектором fler. ЧМ).

Колебания звуковых частот, получаемые на выходе детектора, поступают в тракт усиления НЧ УНМЧ. Усилители НМЧ стационар­ных приемников должны пропускать более широкую полосу воспро­изводимых звуковых частот, чем усилители переносных приемников. Например, при приеме ЧМ-сигнала полоса воспроизводимых частот может составить от 70 — 150 до 10000 — 12000 Гц. Такие приемники обычно нагружаются на несколько более мощных головок громкого­ворителей (Гр1, Гр2), обладающих лучшими частотными характе­ристиками. УНМЧ стационарных приемников снабжают регулятора­ми тембра.

Стереофонические приемники после детектора содержат стерео-декодер Стд и два одинаковых УНМЧ (рис. 111,0).Усилители напряжения модулирующей частоты приемников могут быть рассчита­ны на усиление сигнала с различных видов звуковоспроизводящей аппаратуры. Например, для воспроизведения грамзаписи предусмат­ривается высокоомный вход УНМЧ, т.е. гнезда для подключения звукоснимателя Зв.

Если в общем футляре с приемником смонтировать электропро­игрыватель пластинок, можно получить комбинированный приемник — > радиолу.

Обязательным элементом супергетеродина является система ав­томатического регулирования усиления АРУ. Она нужна для устра­нения «замираний» громкости радиопередач, наблюдаемых при при­еме сигналов отдаленных станций. Кроме АРУ к вспомогательным устройствам приемника, не включаемым в основной тракт приема, относят устройства индикации настройки ИН, обычно подключаемые в схеме на выходе детектора.
